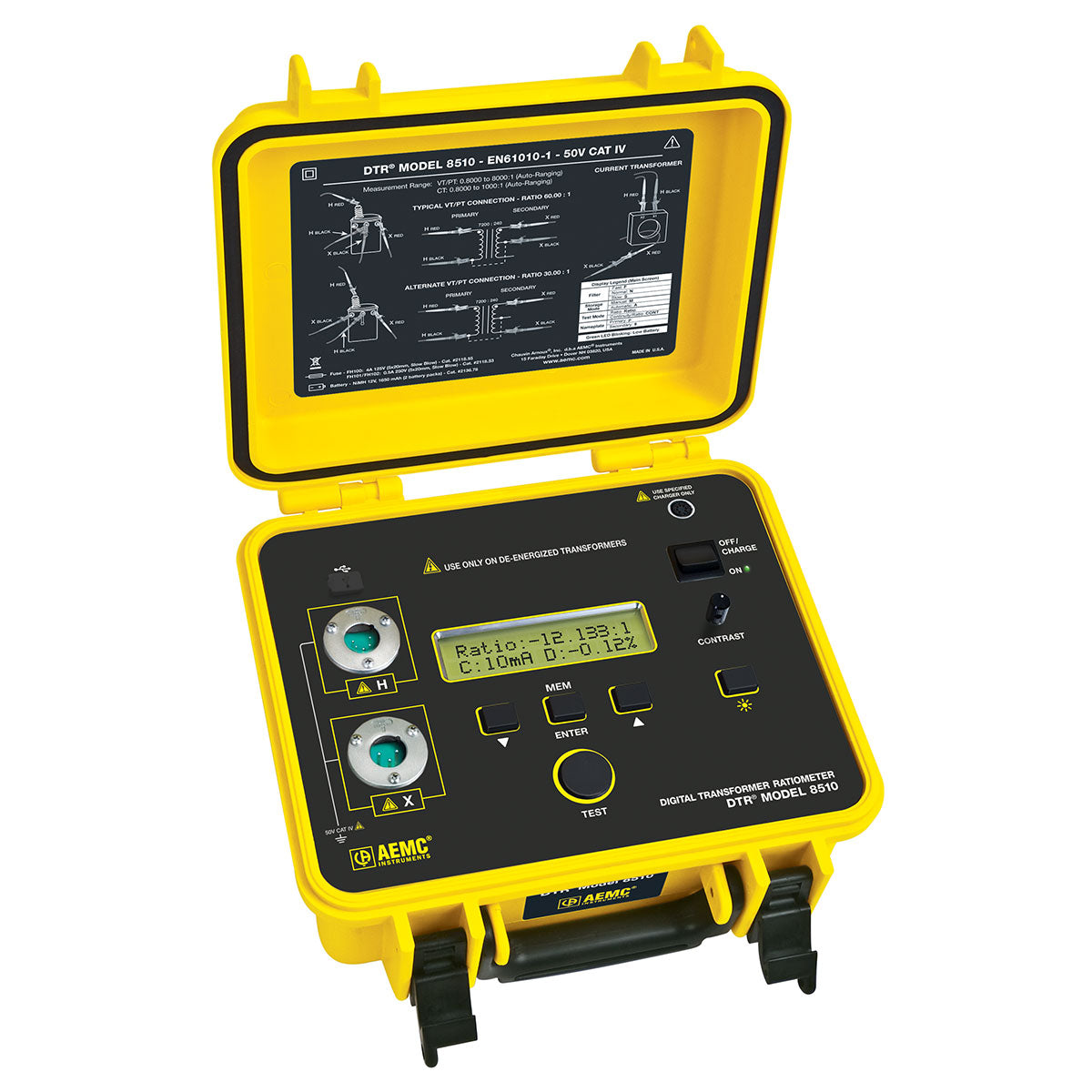

AEMC-2136.5-Ratiomètre de transformateur numérique DTR® Modèle 8510

Conçu pour les tests sur site des transformateurs de puissance, de potentiel et de courant, le testeur de moteurs et de transformateurs AEMC DTR 8510 mesure avec précision le rapport de transformation primaire/secondaire lorsqu'il est connecté à un transformateur hors tension, tout en affichant simultanément la polarité et le courant d'excitation. Entièrement automatique et conforme aux normes ANSI et IEEE, l'AEMC DTR 8510 ne nécessite aucun étalonnage, sélection de plage, manipulation manuelle ni équilibrage fastidieux. À chaque mesure, l'AEMC 8510 s'auto-étalonne et vérifie automatiquement les enroulements ouverts, les connexions, les disjoncteurs, les courts-circuits, le mauvais positionnement des cordons de test et les inversions de polarité.

Caractéristiques principales :

• Test de rapport : PT-VT de 0,8000:1 à 8000:1 et CT de 0,8000 à 1000,0 (sélection automatique)
• Effectue des tests en excitant le primaire et en lisant le secondaire ; offre des conditions plus sûres pour l'opérateur sur les transformateurs abaisseurs
• Le test de continuité indique des connexions de bornes ouvertes ou desserrées (haute résistance)
• Le mode de test CC élimine les erreurs dues à l'accumulation magnétique
• Stocke jusqu'à 10 tensions de plaque signalétique primaires et secondaires à utiliser pour comparer les résultats des tests
• Affiche le rapport, le courant de test, la polarité de l'enroulement et l'écart par rapport à la tension ou au rapport de la plaque signalétique
• Stocke jusqu'à 10 000 résultats de tests
• Le logiciel DataView inclus permet la configuration de l'instrument, le téléchargement des mesures enregistrées et l'impression des résultats des tests sous forme de rapport.
• L'écran avertit en cas de connexion incorrecte des fils, d'inversion de polarité, de circuit ouvert et de court-circuit
